Combination Square 사용법

Combination Square의 활용.

목공 작업에서 이 자의 중요성은 두말할 필요가 없는 것이다.

아마도 모든 woodworker가 가장 많이 사용하는 연장일 것이다.

너무나 기본적인 이 자의 사용법을 간략하게 소개한다.

1. 줄긋기

보통 자를 사용하여 줄을 그을 때는 먼저 표시한 자리에 자를 갖다 댄 다음 연필을 대고 긋는데, 이 경우에는 항상 연필심을 굵기를 고려하여 표시선에서 약간 비켜 자를 위치시켜야 한다.

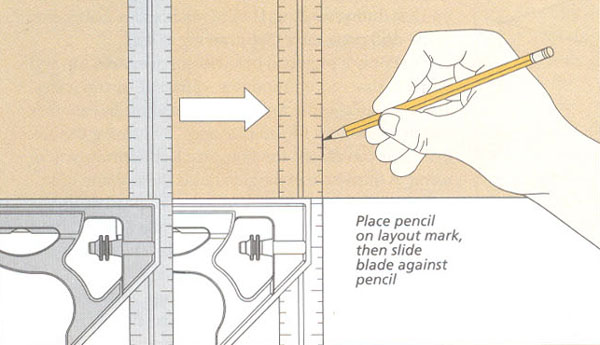

이런 불편을 피할려면 표시한 곳에 먼저 연필을 갖다대고, 다음에 자를 살짝 갖다대어 긋는 것이 좋다.



2. 평행선 긋기

Combination square는 나무의 가장자리와 평행인 선을 긋기에 아주 편리하다.

사진만 보아도 쉽게 이해할 수가 있다.

자와 연필을 같이 움직여가면 된다.

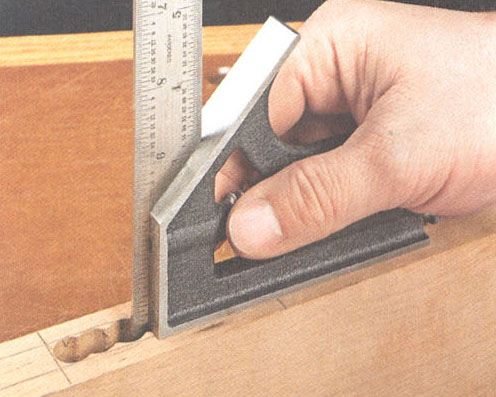

3. 홈의 깊이 재기

Dado, rabbet, mortise같은 것의 깊이를 재는데도 사용된다.

그림만 보아도 쉽게 이해할 수가 있지만 간략하게 설명하자면, 자를 풀어서 느슨하게 90도 면과 일치되게 한 다음 나무 위에 얹고, 자를 내려서 바닥에 닿은 상태에서 자를 고정하고, 꺼내어서 읽으면 된다.



4. 가운데 찾기

나무의 가운데를 찾을 일은 자주 있다.

보통 자로 폭을 재어서 반으로 나누어 표시를 하지만 애매한 숫자일 때는 계산하기가 좀 귀찮을 수가 있다.

Combination square를 사용하면 이런 계산을 하지 않고도 쉽게 할 수가 있다.

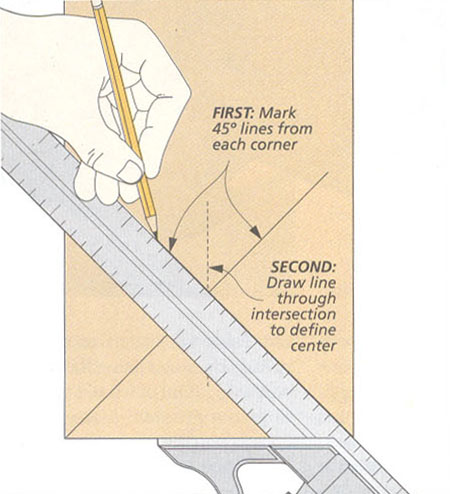

나무의 폭이 좀 넓다면 아래 그림과 같이 하는 것이 가장 간단하다.

두 선이 만나는 자리가 중심이며, 여기서 끝까지 다시 직각으로 선을 그으면 된다.

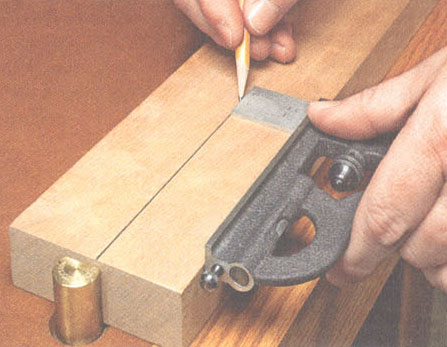

나무의 폭이 좁다면 오차가 커져서 위의 방법이 곤란하다.

이런 경우라면 아래 그림과 같이 하면 된다.

중간보다 조금 짧게 자를 노출시켜서 양쪽에서 선을 긋는다.

그런 다음 두 선 사이의 중심을 그으면 거의 정확하게 중심을 찾을 수가 있다.



5. 기계의 세팅

Combination square는 나무에만 사용하는 것이 아니다.

기계의 세팅에도 편리하게 사용된다.

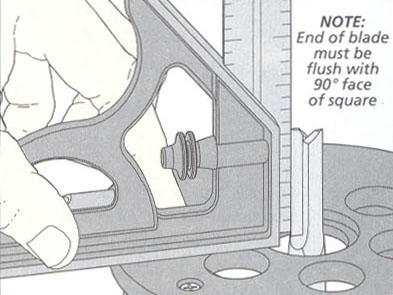

Table saw 톱날의 높이라던지, 아래 그림과 같이 라우터 비트의 노출 높이들을 재는데 아주 유용하다.

물론 이 경우 자가 90도 면과 정확하게 일치되어야한다.

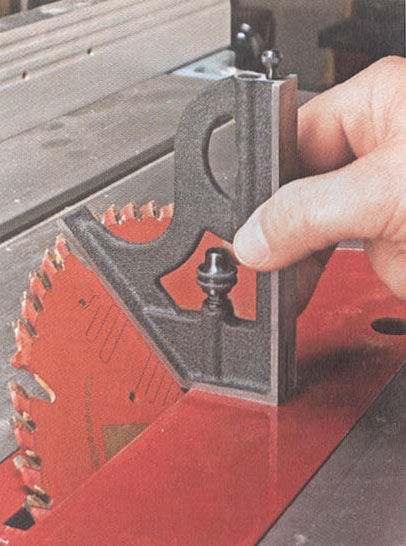

또 사진과 같이 톱날이 정확하게 45도인지, 90도인지를 확인하는 용으로도 사용가능하다.

이 때 자는 톱날의 이빨부분이 아니라 몸체부분에 닿아야만 한다.

하지만 이렇게 사용한 경우에는 자를 다시 넣는 귀찮음은 감수하여야 한다.
